about原製作所について

保有機器一覧

非接触光学式3次元デジタイザ

ATOSは工業製品向けのハイエンド非接触光学式3次元デジタイザです。 青色LEDとLCDプロジェクターにより、環境工の影響を大幅に減少させて高精度、拘束計測が可能となり、光沢面、黒色面にも強くなりました。 計測対象物に触れることなく表面状態と形状を点群データやポリゴンとして精密に表現し、3次元データ化します。 ATOSは世界中の様々な工業製品の計測に幅広く使用されています。

メーカー名カテゴリー機種名台数スペック
GOMステレオカメラ3DスキャナーATOS Q 12M1
GOMステレオカメラ3DスキャナーATOS Ⅲ Triple Scan 8M1
GOMステレオカメラ3DスキャナーATOS Compact Scan 5M1
GOMステレオカメラ3DスキャナーATOS Core3
※レンズ種類 MV60~MV1200
 1ショット範囲 60㎜×45㎜×35㎜ ~1200㎜×900㎜×900㎜
 点間ピッチ 0.017㎜~0.481㎜

非接触光学式3次元点位置計測システム

フォトグラメトリ―システムによりマーカー位置を正確に座標取得する装置です。 単体で変位量の計測やATOSとの併用が可能です。 ATOS単体では2000㎜を超える場合、データ合成時の誤差が大きくなります。 その誤差を打ち消すためにTRITOPを組み合わせ精度を保ちます。

メーカー名カテゴリー機種名台数スペック
GOMフォトグラメトリ―システムTRITOP HR1精度 0.1㎜@4m

レーザートラッカー

  • AT960LR  3次元トラッキング、座標測定システムのレーザートラッカー。最大直径160m(精度保証120m)の広範囲を精密な測定を実現いたします。
  • T-Scan5  最大直径40mの範囲で3Dスキャンが可能です。大型構造物や航空機、船舶プラント等の距離が必要な場所の3Dスキャンにも対応いたします。
  • T-Probe  トラッカー本体から見ると影になりレーザーで狙う事ができない場所を延長プローブの先端で計測が可能です。

メーカー名カテゴリー機種名台数スペック
LeicaレーザートラッカーAT960LR1下図参照
LeicaハンディレーザースキャナT-SCNA 51下図参照
Leica接触式プローブT-Probe1下図参照

ハンディ型3Dスキャナー

小型・軽量を活かし場所や環境を選ばず3Dスキャンが対応可能です。 ArtecLeoは計測用PCを内蔵で完全ワイヤレス計測が可能となり、電源の確保できない場所や直射日光下でも計測が可能です。 フルカラー3Dスキャンが可能の為、3DカラープリンターやVR素材としても活用できるデータを提供致します。

メーカー名カテゴリー機種名台数スペック
Artecハンディ3DスキャナーArtec Leo1精度0.1㎜程度
データ取得速度(最大)4,000,000点/秒
Artecハンディ3DスキャナーArtec Eva1精度0.1㎜程度
データ取得速度(最大)2,000,000点/秒

地上型レーザースキャナー

部屋や工場等の大きな空間を点群として3Dデータ取得が可能です。既設設備のデータ化や文化財のアーカイブ等で活躍します。 サーモセンサーを装備しているので物体表面の3D温度分布が可視化できます。

メーカー名カテゴリー機種名台数スペック
LeicaレーザースキャナーBLK3601測定範囲 最小0.6~60m
3Dポイント精度 6mm @ 10m / 8mm @ 20m

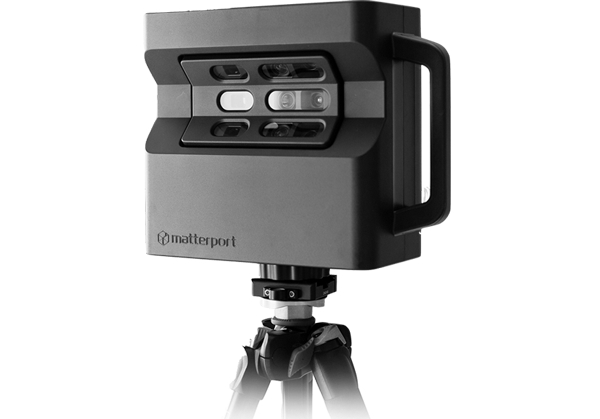

4K画像360度3Dスキャナー

測定精度よりも速度と表示画像のシャープさを優先した空間3D計測に対応いたします。 4K画像の高画質な3Dビューでリアルな3D空間をデータ化致します。

メーカー名カテゴリー機種名台数スペック
Matterport360度MatterportPro21

3DCADシステム

STLや点群から3DCAD設計で利用が可能なSOLIDやNURBS面にリバースモデリング対応が可能です。 また、通常のモデリング作業も承ります。

メーカー名カテゴリー機種名台数スペック
Dassault systemes3DCADCATIA V52
3D Systemes3DCADGeomagicDesignX2
TEBIS3DCADTEBIS2

その他

メーカー名カテゴリー機種名台数スペック
KITO設備ホイストクレーン1能力 1t
KOMATSU車輛フォークリフト1能力 1.5t
Star2柱リフトDockPit201能力 4t
